Frekvenční měniče (VFD): Kompletní návod, jak ušetřit a předejít poruchám

Frekvenční měniče se staly nepostradatelným pomocníkem v moderním průmyslu. Umožňují efektivní řízení motorů, což se projeví úsporou energie až 60 % a prodloužením životnosti vašeho zařízení. Kouzlo ale vyvane, pokud je měnič špatně navržen a nainstalován. Nesprávná implementace může naopak vést k poruchám, přehřívání motoru a vážnému elektromagnetickému rušení.

Tento článek vás provede třemi klíčovými fázemi, které zajistí, že váš VFD systém bude fungovat optimálně, efektivně a spolehlivě po mnoho let.

Fáze 1: Pečlivý návrh – Výběr toho pravého

Ještě před fyzickou instalací je nutné provést důkladnou analýzu. Špatný výběr v této fázi vám může způsobit spoustu problémů v budoucnu.

Analýza aplikace a zátěže

Chování měniče se zásadně liší podle typu zátěže. Musíte si odpovědět na základní otázku: Na co motor vlastně bude sloužit?

• Konstantní moment: Motor musí dodávat stejný točivý moment i při nízkých otáčkách. Typicky u dopravníků, výtahů, jeřábů nebo lisů. Zde potřebujete měnič s vyšší přetížitelností (obvykle 150-200 % jmenovitého proudu).

• Kvadratický moment: Potřebný výkon a moment roste s druhou mocninou otáček. Typicky u čerpadel a ventilátorů. Zde si často vystačíte se standardním měničem, dokonce i z cenově výhodnějších řad speciálně navržených pro tyto aplikace (označovaných jako "pump/fan").

Správné dimenzování

Výběr podle výkonu motoru (kW) je jen prvním odhadem. Mnohem přesnější je dimenzování podle jmenovitého výstupního proudu měniče (Iᵥᵥₜ). Ten musí být vyšší nebo roven jmenovitému proudu motoru (Iₘ). U náročných aplikací s častými rozběhy doporučujeme zvolit měnič o jednu velikost výkonově větší. Nezapomeňte zohlednit také provozní podmínky, jako jsou vysoké okolní teploty nebo nadmořská výška, které snižují chladicí kapacitu měniče.

Nezbytné doplňky a ochrany

Pro dlouhý a bezproblémový život celého systému zvažte investici do těchto komponent:

• Síťová tlumivka: Na vstupu chrání měnič před napěťovými špičkami a zkreslením ze sítě. Zásadně prodlužuje jeho životnost.

• Motorová tlumivka: Na výstupu chrání motor před rychlými napěťovými náběhy (dV/dt) způsobenými moderní technologií měničů. Je téměř nutností u delších kabelů (>50 m).

• EMC filtr: Omezuje vysokofrekvenční rušení, které měnič vysílá do napájecí sítě. Je často povinný v občanské zástavbě nebo tam, kde je citlivá elektronika.

• Brzdný odpor a modul: Nezbytný pro aplikace s častým a rychlým brzděním těžké zátěže (např. výtahy), kde motor funguje jako generátor a posílá energii zpět do měniče.

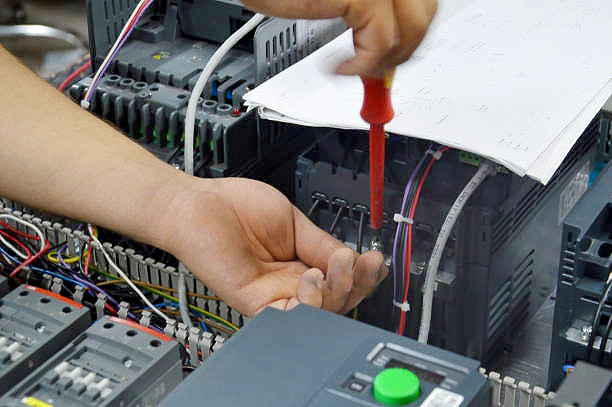

Fáze 2: Důkladná instalace – Polovina úspěchu je příprava

Špatná instalace je jednou z nejčastějších příčin předčasných poruch. Předejděte jim pečlivou přípravou.

Výběr vhodného místa

Měnič generuje teplo a je citlivý na okolní prostředí. Vyberte místo, které je:

• Čisté a dobře větrané: Vyhněte se prašnému, vlhkému prostředí nebo prostorům s agresivními chemikáliemi.

• S dostatkem prostoru: Dodržujte minimální vzdálenosti od ostatních zařízení a stěn (min. 100 mm), aby měl měnič dostatek prostoru pro cirkulaci vzduchu a účinné chlazení.

• Přístupné: Zajistěte snadný přístup pro údržbu, seřízení a případnou diagnostiku.

Elektrické zapojení a bezpečnost

Tady neexistují kompromisy.

• VYPNOUT NAPÁJENÍ! Všechny práce vždy provádějte pouze na odpojeném zařízení.

• Zemnění: Kvalitní uzemnění je absolutní nutnost. Použijte vyhrazenou zemnicí svorku a dostatečně dimenzovaný kabel. Špatné zemnění je zdrojem rušení a nestability.

• Kabeláž: Pro hlavní napájení a motor použijte kabely se správným průřezem. Zlaté pravidlo: Vždy veďte výstupní kabely k motoru odděleně od řídicích a signálních kabelů. Toto striktní oddělení je nejúčinnější obranou proti elektromagnetickému rušení (EMI). Pro signálové a řídicí kabely vždy používejte kabely stíněné.



Fáze 3: Uvedení do provozu a údržba – Jemné doladění

Fyzická instalace je hotova, teď se zaměřte na "duši" celého systému a jeho dlouhověkost.

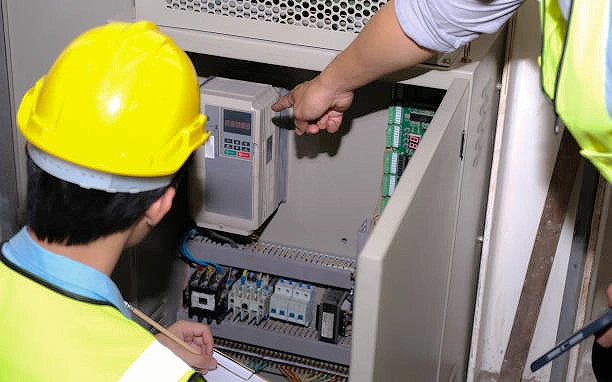

Uvedení do provozu

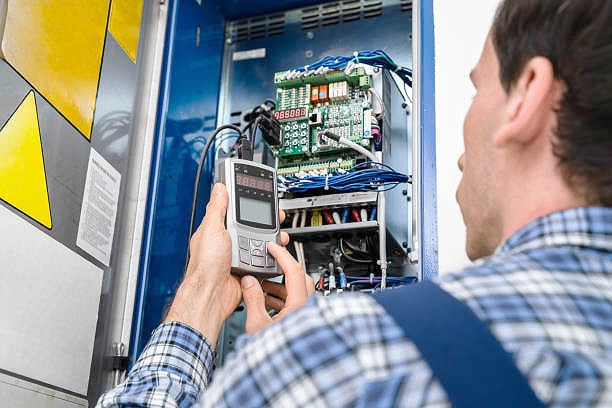

Pravidelná údržba

I ta nejlepší instalace vyžaduje péči.

• Měsíční kontroly: Vizuálně zkontrolujte čistotu, těsnost spojů a případné známky přehřívání.

• Čtvrtletní čištění: Pravidelně odstraňujte prach z chladicích žeber a ventilátorů. Ucpaný chladič je common cause poruchy.

• Výměna opotřebitelných dílů: Plánujte preventivní výměnu ventilátorů (obvykle každých 5-7 let) a kontrolu DC link kondenzátorů (po 8-10 letech) dle doporučení výrobce.

• Zálohování nastavení: Nezapomeňte si zálohovat nastavené parametry měniče. Ušetříte si hodiny práce při případné výměně.

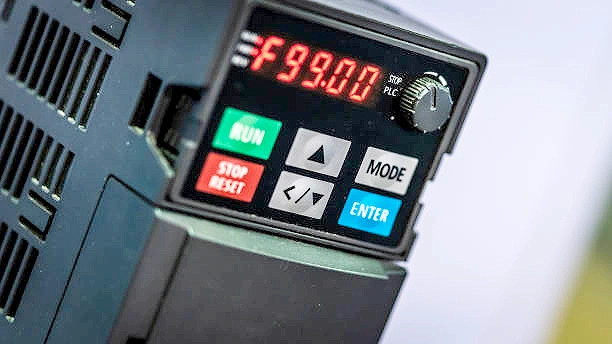

Rychlá diagnostika: Nejčastější chybové kódy a jejich řešení

I při té nejlepší instalaci se může stát, že se měnič zastaví a na displeji se objeví chybový kód. Ne vždy to znamená katastrofu. Zde je rychlý přehled těch nejběžnějších problémů a jejich možných příčin, který vám pomůže s prvotní diagnostikou.

Důležité: Před jakoukoli manipulací vždy nejprve vypněte napájení a ujistěte se, že je zařízení v bezpečném stavu!

Neuspěchejte to, vrátí se vám to

Dobře navržený a nainstalovaný frekvenční měnič je pak tichý, efektivní a hlavně spolehlivý partner. A i když se občas projeví chybovým kódem, díky znalosti těch nejčastějších příčin jej rychle vrátíte zpět do provozu s minimem prostojů.
